起重机滑触线，起重机滑线
安全滑触线，滑线导轨，滑导线
安全滑触线，起重机滑触线，天车滑触线，行车滑触线又称滑触线，滑线，安全滑线。安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。重庆天宝安全滑触线,起重机滑触线，安全绝缘,防火阻燃,耐温,抗老化,防尘防腐蚀,防日晒雨淋. 安全滑触线用于各种行业的桥式起重机,行车天车运输机械等移动供电.
目前普采用安全滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝安全滑触线，电缆安全滑触线，重庆天宝工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。
安全滑触线——用于灰尘，潮湿等环境，可配防尘密封条和手保护（滑触线离人距离很近的时候要配手保护）。重庆天宝集电器运行速度小于300米/分钟。
单极组合安全滑触线——安装方便，速度快，速度可达500米/分钟（进口滑触线可以达到）。
刚体安全滑触线——用于高电流设备，电流可达几千安。
管式滑触线——根据不同的极数进行组合，电流也可达千安。
安全滑触线质量可根据以下标准恒量：
1、碳刷使用寿命--属于易耗品，行驶距离影响设备维护周期。
2、滑触线外壳质量--适用温度，环境等。
3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。
4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。
5、电压降问题--根据各种铜条长度电压降有所不同。
HXPnR-H型单极组合式安全滑触线
（HXPnR-H导管式铝合金滑线）
产品介绍
HXPnR-H型单极安全滑触线,其导电主体为断面呈"H"型的铝型材，故又称"H"型节能滑线装置,节能是相对于以角钢为主体的滑触线,电能在输电过程中的损耗大大被减少。铝材的电阻率远低于钢材,且比重小,将铝材轧制成"H"型，是在保证一定的导电截面积的基础上以能提高整体刚性和强度。但是铝材表面硬度低且不耐磨。为使铝基材能满足作为导电滑触线的实用性，在"H"形中梁制成上拱型，又在此处按规定的工艺程序嵌装耐磨性强的不锈钢型材。这"H"形的不锈钢型材是作为导电器中导电块的磨擦传电面,其嵌装工艺保证了不锈钢与铝型材的紧密结合,从导入铝型材的电流通过不锈钢体使与之保持接触的导电器中的导块在磨擦接触中将电流传输出去,保证了起重机械在运行过程中电流的连续。HXPnR-H型单极组合式安全滑触线。
导电滑线沿滑线纵长方向用ABS塑料作为整体保护除下部开口处与导电器接触处外,因此安装后接触线没有导电的外露部分,给安装和维修带来极大的方便,同时整体的塑壳保护（开口处除外）,使滑触线不致有积灰和防雨、露、冰、雪侵袭之功能,导轨与导轨之间的连接是专用的导轨连接器能使导轨和塑料外壳同伸入其间,其连端也是安全可靠的。HXPnR-H型单极组合式安全滑触线。
产品用途
多极导管式安全滑触线
安全滑触线-滑线导轨 HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。重庆天宝该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。 | |
|




多极铜排管式滑触线
型号规格： (TB)HXTS、HXTL系列多极管式滑触线 (TB)HXTS、HXTL Series multipoler cannular busbars | 型号规格 Type & spec | 滑触线截面尺寸 Track size | 极数 Polars | 载流量（A） Current(A) | 适配内置小车式集电器 Suitable current collector | A | B | C | E | HXTS-10 | 67。0 | 57.0 | 17.0 | 80。0 | 4-6 | 50 | JD-(4-6)/25 | HXTS-15 | 67.0 | 57。0 | 17.0 | 80.0 | 4 | 80 | JD-4/50 | HXTS-20 | 67。0 | 57。0 | 17.0 | 80.0 | 3-5 | 100 | JD-(3-5)/50 | HXTS-35 | 67.0 | 57.0 | 17.0 | 80.0 | 4 | 140 | JD-4/50 | HXTS-50 | 67。0 | 57.0 | 17.0 | 80.0 | 3-6 | 170 | JD-(3-6)/50 | HXTS-70 | 67。0 | 57.0 | 17.0 | 80.0 | 4-6 | 210 | JD-(4-6)/50 | HXTS-95 | 77。0 | 77.0 | 18.2 | 96.0 | 3-5 | 300 | JD-(3-5)/100 | 注：1：滑触线标准长度：4m。2：滑触线极数3-16极。3：HXTS外壳为塑形、HXTL外壳为铝形。4：(导管外形尺寸)普通管56-67-16、防尘管64-69-19、高低脚管60-70-11、10极管65-92-19、16极管94-114-24。(铝塑管尺寸)4极63-72-12、7极71-81-18、8/10极75-100-18、16极105-127-25、4/5极71-80-14重庆天宝滑线公司网址： |
HXTS、HXTL系列多极管式滑触线 | 型号规格 | 滑触线截面尺寸（mm) | 极数 | 载流量(A) | 适配内置小车式集电器 | A | B | C | E | HXTS-10 | 57.0 | 67.0 | 17.0 | 75.0 | 3-16 | 50 | JD-(3-16)/25 | HXTS-15 | 57.0 | 67.0 | 17.0 | 75.0 | 4 | 80 | JD-4/50 | HXTS-20 | 57.0 | 67.0 | 17.0 | 75.0 | 3-5 | 100 | JD-(3-5)/50 | HXTS-35 | 57.0 | 67.0 | 17.0 | 75.0 | 4 | 140 | JD-4/50 | HXTS-50 | 57.0 | 67.0 | 17.0 | 75.0 | 3-6 | 170 | JD-(3-6)/50 | HXTS-70 | 60.0 | 70.0 | 17.0 | 80.0 | 4-6 | 210 | JD-(4-6)/50 | HXTS-96 | 77.0 | 77.0 | 18.0 | 96.0 | 3-5 | 300 | JD-(3-5)/100 | 注：1、滑触线标准长度：4m
2、滑触线极数：3－16极。
3、HXTS与HXTL相同，前者外壳为塑料，后者外壳为铝合金。 重庆天宝滑线公司网址： |
DHG系列工程塑料导管式滑触线
| 其外壳由特定的工程塑料挤压成型，具有安全节能、耐酸碱腐蚀，阻燃等特性，适用于2-200吨起重机，装卸桥、输送机等机械设备的移动供电 |
型号规格： | 序号 | 型号规格 | 导电截面积 | 载流量 | 备注 | | 1 | DHG-4-10/50 | 102 | 50A | 定尺4M
可制成3极,
5极配用集
电器
JD-4-40
JD-4-60
JD-4-150
另可选用双
碳刷集电器 | | 2 | DHG-4-15/80 | 152 | 80A | | 3 | DHG-4-25/120 | 252 | 120A | | 4 | DHG-4-35/140 | 352 | 140A | | 5 | DHG-4-50/170 | 502 | 170A | | 6 | DHG-4-70/210 | 702 | 210A | | 注：以上规格可制成半径大于1M的各种弧形导管 |
| 序号 | 型号规格 | 导电截面积 | 载流量 | 备注 | | 1 | DHG-3-50/170 | 502 | 170A | 定尺4M
可制半径
大于2米的
弧形管 | | 2 | DHG-3-70/210 | 702 | 210A | | 3 | DHG-3-95/280 | 952 | 280A | | 4 | DHG-3-120/360 | 1202 | 360A | | 5 | DHG-3-140/400 | 1402 | 400A |
|  |
DHG系列高低脚导管式滑触线 | 是在特殊配制的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。 |
| 型号规格：
| 序号 | 型号规格 | 导电截面积 | 载流量 | 备注 | | 1 | DHG-4-15/80 | 152 | 80A | 定尺4M绿色
配用集电器
JD-4-10
JD-4×2-40
JD-4-60 | | 2 | DHG-4-25/120 | 252 | 120A | | 3 | DHG-4-35-140 | 352 | 140A | | 4 | DHG-4-50/170 | 502 | 170A | | 注：以上规格可制成半径大于1M的各种弧形导管。 |
| 序号 | 型号规格 | 导电截面积 | 载流量 | 备注 | | 1 | DHG-7-10/50 | 102 | 50A | 7根导电铜排 | | 2 | DHG-7-15/80 | 152 | 80A | | 3 | DHG-7-25/120 | 252 | 120A | | 4 | DHG-10-10/50 | 102 | 50A | 10根导电铜排 | | 5 | DHG-10-15/80 | 152 | 80A | | 6 | DHG-16-10/50 | 102 | 50A | 16根导电铜排 | | 注：以上规格可制成半径大于1.5米、6极、8极、12极三种弧形导管。 |
|  |
DHGJ型铝塑复合型导管式安全滑触线 | 具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点，深受广大用户好评。适用各种露天门吊、桥吊，装卸机械等移动供电。 |
| 型号规格： | 序号 | 型号规格 | 导电截面积 | 载流量 | 备注 | | 1 | DHGJ-4-10/50 | 102 | 50A | 定尺4米
复合型铝
外壳，可
制成7、8
10、16极
大平方铜
带接头分
别有直接
头和弯接
头选用。 | | 2 | DHGJ-4-15/80 | 152 | 80A | | 3 | DHGJ-4-25/120 | 252 | 120A | | 4 | DHGJ-4-35/140 | 352 | 140A | | 5 | DHGJ-4-50/170 | 502 | 170A | | 6 | DHGJ-4-70/210 | 702 | 120A |
|
|
|
| |
重庆天宝供应：起重机安全滑触线，导管式安全滑触线，安全型滑触线,dhh安全滑触线,h型安全滑触线,安全电轨滑触线,h型安全滑线,dhg安全滑触线,300a安全滑线,安全节能滑线,安全滑动线，安全节能滑线，安全型滑触线，安全型滑线，组合安全滑触线等. |
安全滑触线（滑线导轨）,重庆市天宝滑线电气9号彩票专业生产制造,品种规格齐全,附件成套供应,批发零售,价格优惠,热销,CCC认证，免费指导，质量三包。
销售热线电话：023-68625711 / 61628363 / 61628393
传真：023-61628380
手机：13508340310 客服：QQ1：908300331 QQ2：764072082 阿里巴巴：yztianbao
邮箱：68410569@163.com 网址：
1、适用于各种行业的电动桥式起重机大、小车滑动输电。
2、各种运输机械、装卸桥移动供电。
3、供大型电梯、升降机等高速移动受电设施使用。
产品的规格型号（选型）

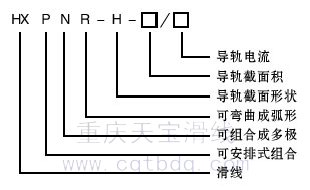

HXPnR-H型单极组合式安全滑触线的型号
| 型号规格 | 滑触线截面尺(mm) | 载流量(A) | 适配外置式集电器 |
| A | B | C |
| HXPnR-H-150/200 | 26.5 | 20.0 | 7.0 | 200 | HJD-200 |
| HXPnR-H-250/400 | 42.0 | 32.5 | 10.0 | 400 | HJD-400 HJD-200 |
| HXPnR-H-400/600 | 42.0 | 32.5 | 10.0 | 600 | HJD-600 HJD-400 |
| HXPnR-H-500/800 | 42.0 | 32.5 | 10.0 | 800 | HJD-800 HJD-600 |
| HXPnR-H-700/1000 | 42.0 | 32.5 | 10.0 | 1000 | HJD-1000 HJD-600 |
| HXPnR-H-900/1250 | 42.0 | 32.5 | 10.0 | 1250 | HJD-1250 HJD-800 |
| HXPnR-H-1500/2000 | 65 | 50 | 12 | 2000 | HJD-1000 HJD-1250 |
| HXPnR-H-2000/2500 | 85 | 60 | 15 | 2500 | HJD-1250 HJD-1000 |
| HXPnR-HB-1600/2000 | 91.7 | 55 | 15.6 | 2000 | HJD-1000C HJD-1250C |
| HXPnR-HB-2500/3000 | 91.7 | 55 | 15.6 | 3000 | HJD-1500C HJD-1250C |
注：1、滑触线标准长度：6m。
2、HXPnR-H与HXPnR-HB以及HXPnR-HA性能相同，几何形状和集电方式不同。重庆天宝滑线公司网址：
3、HXPnR-H型有铝合金和铜体两种材料的滑线。 |
滑触线产品结构、外型尺寸
电话： 023-68625711 / 61628363 / 61628393 传真：023-68625711
客服： QQ1：908300331 QQ2：764072082 旺旺：yztianbao
邮箱： 68410569@163.com 网址：
HXPnR-H型单极组合式安全滑触线 主要附件配件
